壓控振蕩器（簡稱VCO）是一種電子電路，其特點是輸出的振蕩頻率能夠隨著輸入電壓的變化而連續改變。在VCO中，通過調控輸入端的電壓信號，可以相應地改變內部諧振電路的參數（如電感、電容或者變?nèi)荻O管的電容值），進而控制振蕩器產生的輸出信號頻率。VCO廣泛應用于各種電子系統中，特別是在無線通信設備、雷達、頻率合成器、鎖相環路（PLL）、電視調諧器、以及信號處理和測量設備中擔任至關重要的角色。

壓控振蕩器的主要工作原理是利用電壓對諧振元件進行控制，常見的實現方式包括：

LC壓控振蕩器：通過改變電容器的電容量來調整LC諧振回路的諧振頻率；

變?nèi)荻O管壓控振蕩器：使用變?nèi)荻O管作為可變電容元件，當反向偏置電壓變化時，變?nèi)荻O管的電容值隨之改變，進而改變振蕩頻率。

VCO的主要性能參數包括工作頻率范圍、控制靈敏度（即單位電壓變化導致的頻率變化量）、輸出功率、諧波抑制（對輸出信號中非基波頻率成分的抑制能力）以及相位噪聲等。這些參數直接影響到VCO在實際應用中的穩定性和性能表現。其特性用輸出角頻率ω0與輸入控制電壓uc的關系曲線來表示（圖1）。圖中uc為零時的角頻率ω0,0稱為自由振蕩角頻率； ω0,0 處曲線的斜率 K0 稱為控制靈敏度。在通信或測量儀器中，輸入控制電壓是要傳輸或測量的信號（調制信號）。人們通常將#壓控振蕩器#稱為調頻器，產生調頻信號。在自動頻率控制環路和鎖相環路中，輸入控制電壓為誤差信號電壓，壓控振蕩器是環路中的受控元件。

壓控振蕩器的兩大功能

壓控振蕩器（VCO）有自己的小類別，每個類別在生產和生活中都發揮著非常重要的作用。

高頻壓控振蕩器的壓控頻率部分通常是由變?nèi)荻O管C和電感L組成的LC諧振電路。增大變?nèi)荻O管的反向偏置電壓會增大二極管中的空區面積。隨著兩個導體表面之間的距離變長，電容會減小，LC電路的諧振頻率會增加。相反，當反向偏置電壓減小時，二極管中的電容將增大，頻率將降低。

低頻VCO根據不同的頻率選擇不同的方法，例如通過改變電容器的充電速率來獲得壓控電流源。

壓控石英振蕩器通常用于以下場合：當頻率需要在小范圍內調整時，當正確的頻率或相位對于振蕩器非常重要時，采用不同的電壓作為控制源的振蕩器來分散干擾一定頻率范圍內的干擾，使該頻段不會受到太大影響。壓控石英振蕩器的典型頻率變化在幾十ppm之間。這是因為具有品質因數或 Q 因數的石英振蕩器只會產生較小的頻率范圍偏移。射頻電路傳輸無線電波時會產生熱量并發生頻率漂移，這使得“溫度補償VCXO（TCVCXO）”得到廣泛應用，因為TCVCXO不會受溫度影響而改變其壓電特性。

壓控振蕩器（VCO）原理及電路說明

采用集成運算放大器可以組成精度高、線性度好的VCO。下面道合順介紹該電路的組成、工作原理以及振蕩頻率與輸入電壓的函數關系。

1、電路組成及工作原理

如何用集成運算放大器組成壓控振蕩器？我們知道，積分電路輸出電壓的變化率與輸入電壓的大小成正比。如果積分電容充電使輸出電壓達到一定水平，請嘗試快速放電，然后輸入電壓再次對其充電。重復這些過程就會產生振蕩。振蕩頻率與輸入電壓成正比。那就是壓控振蕩器。

圖2是實現上述目的的VCO（其輸入電壓Ui>0）。

圖2所示電路中，A1是積分器電路，A2是同相輸入磁滯比較器，起到開關的作用。當其輸出電壓U01=+UZ時，二極管D截止，輸入電壓（Ui>0）通過電阻R1對電容C充電，輸出電壓U0逐漸下降。當U0降至零并繼續下降使磁滯比較器A2同相輸入端電位略低于零時，U01由+UZ變?yōu)?UZ，二極管D由截止變?yōu)榻刂?。?dǎo)通，電容C放電。由于放電電路的等效電阻比R1小得多，因此放電速度很快。 U0迅速上升，導致A2的u+迅速上升至大于零，U01迅速從-UZ跳回到+UZ，二極管再次截止，輸入電壓通過R1對電容器重新充電。這樣一來一回，就會產生振蕩。

2、振蕩頻率與輸入電壓的函數

可以看出，振蕩頻率與輸入電壓成正比。

上述電路實際上是一個方波、鋸齒波發生電路，只不過是通過改變輸入電壓Ui的大小來改變輸出波形頻率，從而將電壓參數轉換為頻率參數。

VCO具有廣泛的用途。為了方便使用，一些制造商將壓控振蕩器制成模塊。有些壓控振蕩器模塊的輸出信號頻率與輸入電壓幅值之間的非線性誤差小于0.02%，但振蕩頻率較低，一般在100Kz以下。

壓控振蕩器（VCO）的實際應用電路

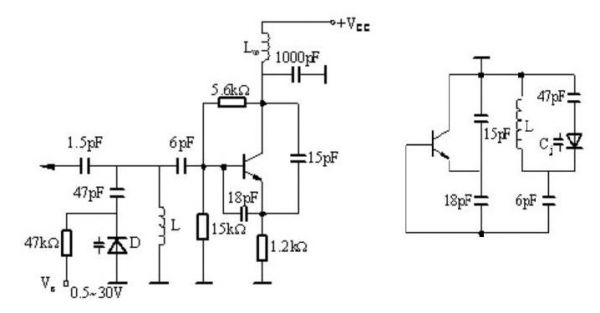

彩電接收機VHF調諧器中6～12頻段本振電路如圖3所示?？刂齐妷篤C為0.5～30V。改變這個電壓就會改變變?nèi)荻O管的結電容，從而得到頻率的變化。從圖（3）可以看出，這是一個典型的席勒振蕩電路，振蕩管為共集電極配置，振蕩頻率約為170-220MHz。這種通過改變直流電壓來調節頻率的方法通常稱為電調諧，與機械調諧相比具有很大的優點。

壓控振蕩器（VCO）的應用

壓控振蕩器（VCO）因其能夠在較大范圍內連續調整輸出頻率的特性，在眾多電子系統和應用領域中發揮著重要作用，以下是幾個主要的應用實例：

無線通信系統：

在手機、基站和其他移動通信設備中，VCO用于生成載波信號，并集成在頻率合成器內，根據通信協議的要求實時調整工作頻率。

在頻率 hopping 或者擴頻通信技術中，VCO被用來快速切換信號頻率以提高抗干擾能力和保密性。

鎖相環路（PLL）：

PLL 是一種廣泛應用的頻率控制和同步技術，VCO是PLL的重要組成部分之一，負責根據反饋信號調整自身的頻率，以使整個系統的輸出頻率鎖定在參考頻率或期望的目標頻率上。

雷達系統：

雷達信號發射時，需要穩定的、且能快速調整的頻率信號，VCO能夠滿足這一需求，用于生成不同頻率的脈沖信號。

數字信號處理：

在高速數據傳輸和同步電路中，VCO提供精確的時鐘信號，確保數據流的正確采樣和恢復。

頻率合成器：

頻率合成器用于生成多個離散或連續的頻率信號，VCO作為核心部件，可以根據外部控制電壓產生所需的各種頻率。

測試與測量設備：

在電子測試儀器中，VCO用于產生可調的信號源，幫助工程師進行信號分析、校準或模擬真實世界的信號條件。

衛星通信：

在衛星通信系統中，VCO對于地面站和衛星之間的頻率調諧至關重要。

光纖通信：

在光傳輸系統中，電信號轉換成光信號前，可能需要經過頻率調制，VCO在此過程中起到關鍵作用。

電子對抗與電子戰：

VCO可用于開發干擾源，生成特定頻率的信號以干擾敵方通信或雷達系統。

醫療儀器：

在某些高級醫療診斷設備中，VCO可用于產生可調的超聲波或射頻信號，支持圖像重建或治療過程。

提示：任何需要動態控制頻率、產生可調諧振蕩信號或參與頻率同步機制的電子系統中，都可能用到壓控振蕩器這一關鍵組件。
