機器人輔助上尿路手術

目的：最近開發的機器人設備可以顯著彌補輸尿管軟鏡 (FURS) 和逆行腎內手術 (RIRS) 的人體工程學缺陷。我們想更新當前的發展。材料和方法：根據個人經驗和 Medline/Pubmed 研究，評估機器人輔助 FURS 的當前作用。文獻中有四項研究（1 次使用 Sensei-Magellan 系統，3 次使用 Avicenna Roboflex?）。Sensei-Magellan 系統不再用于 FURS。2b)。最近，已經介紹了 Monarch 系統的首次實驗性試驗。結果：Avicenna Roboflex? 是目前唯一可用的系統。它由外科醫生控制臺和內窺鏡機械手組成?？刂婆_(tái)提供一個帶扶手的可調節座椅和兩個操縱內窺鏡的操縱桿：右輪可實現類似于任何標準輸尿管腎鏡手柄的偏轉。左操縱桿允許旋轉以及前進和縮回范圍。旋轉和前進的速度可以在控制臺的屏幕上進行調節。該設備在過去 3 年中經歷了多項技術改進。使用 Avicenna Roboflex? 的所有臨床研究（2 次第 2 期、1 次第 3 期）都證明了該設備的安全性和有效性，為外科醫生提供了顯著改善的人體工程學（IDEAL 階段）。在最大系列（N = 266) 需要 4:30 分鐘準備機器人（范圍 3-8 分鐘）；對接時間為 4 分鐘（范圍 1-29 分鐘）。識別結石的控制臺時間為 4 分鐘（范圍 1-12 分鐘）；總操作時間為 96 分鐘（范圍 58-193 分鐘），包括 65（16-174）分鐘的控制臺時間。245 名患者 (92%) 進行了激光碎石術，112 名 (42%) 患者需要使用 N-gage-basket 提取較大的碎片。我們遇到一例需要在重癥監護室接受治療的尿毒癥 (Clavien 3a) 病例。只有兩起需要轉換為經典 FURS 的技術故障案例。此外，我們還將使用該設備來消融上尿路上皮癌。

結論：所有研究都能夠證明在臨床場景中使用 Avicenna Roboflex? 的機器人 FURS 的安全性和有效性，并顯著改善了人體工程學。然而，未來的研究對于評估機器人上尿路腎臟手術的最終作用是必要的。

自本世紀初以來，機器人輔助手術在腹腔鏡領域獲得了顯著的重要性（[ 1 , 2 ]；表1）。最近，在尿石癥的治療中，也對主從系統進行了測試[ 3 , 4 , 5 , 6 ]。有趣的是，體外沖擊波碎石裝置已經配備了許多技術，例如用于控制耦合質量的導航工具或視頻系統 [ 7]。然而，與此同時，特別是l軟性輸尿管腎鏡 (FURS) 和逆行腎內手術 (RIRS) 已獲得顯著的重要性，這得益于隨著儀器小型化和新型激光技術的不斷改進而不斷改進的泌尿外科設備 。_ _ _

表 1 手術中最重要的機器人設備的歷史概述

Table 1 Historical overview on most important robotic devices in surgery

From: Robot-Assisted Upper Tract Surgery

DeviceDescriptionCommentRobodocAutomated drilling of the shaft for hip-prothesis based on CTClinical problems (pain)CasparAutomated drilling for hip-prothesis based on CTNo more in clinical useProbotAutomated resection of the prostate based on TRUSNo more in clinical use (only prototype)Neuro-armMaster-slave system with open console for neurosurgeryDeveloping company does not exist anymoreAESOPVoice-controlled camera-arm for laparoscopyDeveloping company does not exist anymoreARTEMISMaster-slave system with open console for laparoscopyOnly experimental Never producedZEUSMaster-slave system with open console for laparoscopyDeveloping company does not exist anymoreDa VinciMaster-slave system with closed console for laparoscopyStill used in the fourth generation of deviceSenhanceMaster-slave system with open console for laparoscopyFirst clinical experiences CE-markSensei-MagellanMaster-slave system for angiography and cardiologyNot suitable for endourology (ie. FURS)Avicenna RoboflexMaster-slave system with open console for flexible ureteroscopyStill used in the third improved version CE-MarkMonarchMaster-slave system with game-pad for bronchoscopyFirst clinical casesFocal OneAutomated system to perform transrectal HIFUStill used in the third improved versionAquabeamAutomated system to perform TURP (Aquablation) based on TRUSFirst clinical trials RCT-trials CE-mark

然而，F(xiàn)URS 和 RIRS 受到內窺鏡操作過程中人體工程學缺陷的限制，激光的應用主要在治療多發性結石或較大的腎結石時可能會變得很麻煩，甚至可能導致泌尿科醫生的骨科問題 [ 12 , 13 ]?；谠诟骨荤R手術、心臟病學和介入放射學中主從系統的積極經驗，幾個小組專注于此類機器人設備對 RIRS/FURS 克服大多數此類方法障礙的有用性（表2）。

表 2 上尿路內鏡手術中經典輸尿管軟鏡 (FURS/RIRS) 的人體工程學要求 Table 2 Ergonomic requirements for classical flexible ureterorenoscopy (FURS/RIRS) during upper tract endoscopic surgery From:  Robot-Assisted Upper Tract Surgery

Operative manoeuvreExtremity usedAction byInsertion of endoscopeFingers of both hands (at meatus and instrument)SurgeonDeflection of endoscopeHand holding hand piece Thumb at handle Fingers at meatusSurgeonRotation of endoscopeHand holding hand piece Fingers of the other hand At meatusSurgeonFluoroscopic controlRight foot (foot-switch)Surgeon (Radiotechnician)Movement of XR-table/C-armRight Foot (foot-switch) Hand (manually)Radiotechnician (Surgeon, Assistant)Irrigation??By syringe ??By mechanic device ??By pumpHand Foot Finger activation (button)Nurse/Assistant Nurse/Assistant (Surgeon) Nurse/TechnicianLaser??Insertion of fibre ??Laser settings ??ActivationFingers at ureteroscope Finger (button) Right foot (foot-switch)Nurse/Assistant Nurse/Technician SurgeonUse of Basket/Grasper??Insertion ??Manipulation ??ClosureFingers at ureteroscope Hand and thumb Fingers at handleNurse/Assistant Surgeon Nurse/Assistant

在本章中，我們將重點關注機器人輔助上尿路手術的實際發展，包括視頻內窺鏡檢查、內窺鏡設備和術中導航的最新發展。

輸尿管軟鏡的人體工程學缺陷

在經典的 FURS/RIRS 中，外科醫生通常站立并通過腳踏板分別控制熒光鏡系統和激光設備，同時用一只手固定內窺鏡的位置并用另一只手偏轉/旋轉它（表2）。此外，助手需要插入激光光纖或任何輔助器械（籃子、N-gage）并根據外科醫生的需求激活它。在此過程中，外科醫生和助理的工作空間非常有限。因此，機器人設備的目標應該主要也作為一個主從系統，試圖通過提供符合人體工程學的工作位置和減輕內窺鏡的操作來幫助外科醫生，而不會增加損壞泌尿生殖系統的風險。

機器人手術器械發展歷史更新

腹腔鏡主從系統

早在 1996 年，Buess 和 Schurr 等人。[ 17 ] 開發了 ARTEMIS 系統并展示了第一個實驗結果，當在實驗?zāi)Ｐ椭谐晒?zhí)行遠程腹腔鏡膽囊切除術時（圖1）。盡管在腹部和心臟手術中進行了各種有希望的實驗試驗，但該設備從未超出實驗狀態（表1）。

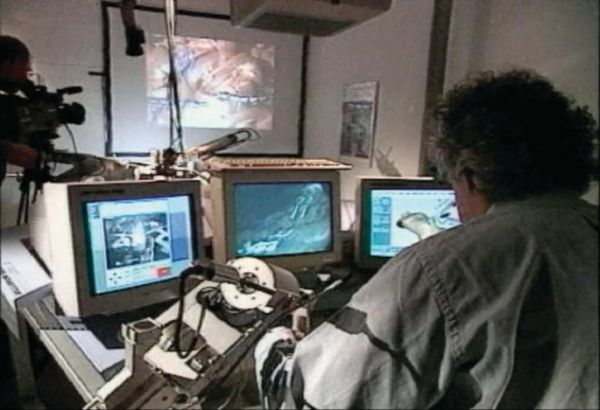

圖1

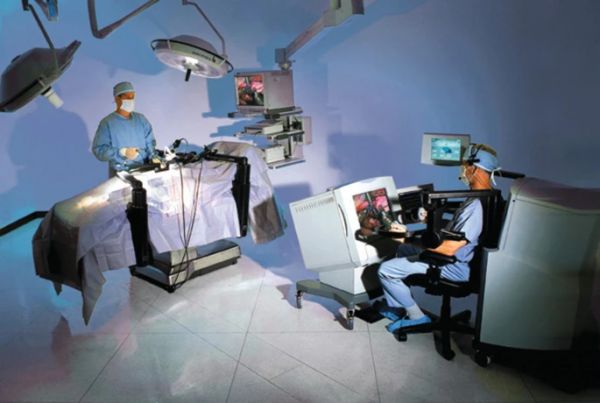

ARTEMIS：第一個實驗性使用的主從系統（G. Buess，德國核研究中心，德國卡爾蘇厄）。開放式控制臺、帶偏光眼鏡的 3D 視頻技術，供外科醫生使用 基于聲控?cái)z像機臂 AESOP，ZEUS 系統（Computer motion Inc.，Goleta，CA，USA）已被開發并用于心臟手術和婦科手術 [ 18 ]。ZEUS 系統（圖2）基于一個控制單元和三個遠程機械手的組合：所有手臂都用手安裝在手術臺的導軌上。外科醫生坐在一個開放式控制臺上，上面有一把帶扶手的高背椅，處理儀器控制器。ZEUS 最令人印象深刻的演示代表了 Marescaux [ 19 ] 的跨大西洋腹腔鏡膽囊切除術。   圖 2

ZEUS：第一個臨床使用的腹腔鏡冠狀動脈血運重建機器人系統。開放式控制臺，只有 5 個自由度 (DOF) 的儀器。使用帶兩個屏幕的頭盔或僅使用 2D 視頻技術的 3D 視頻技術 與 ZEUS 平行，達芬奇手術系統（Intuitive Surgical，美國桑尼維爾）最初也是為機器人輔助冠狀動脈手術而設計的 [ 20 ]。2000 年，Binder 在法蘭克福率先開展了機器人輔助根治性前列腺切除術，隨后其他歐洲團體 [ 21 , 22 , 23 ]。2001 年，F(xiàn)DA 批準將該系統用于前列腺手術 [ 24 ]。達芬奇 2000 通過引入 Endo-wrist? 技術充分解決了經典腹腔鏡檢查的大多數人體工程學問題，例如有限的深度感知、眼手協調和運動范圍。一個封閉的控制臺提供了一個具有在線視圖的 3D-CCD 視頻系統（圖3）。由于離合器機構 [ 16 ] ，具有多達七個自由度和環狀手柄的電纜驅動儀器可實現符合人體工程學的工作位置。在過去十年中，該公司推出了進一步完善的系統，例如達芬奇 SI、X 和 XI（圖4），這些系統如今代表了非常高的標準[ 16、25 ] 。   圖 3

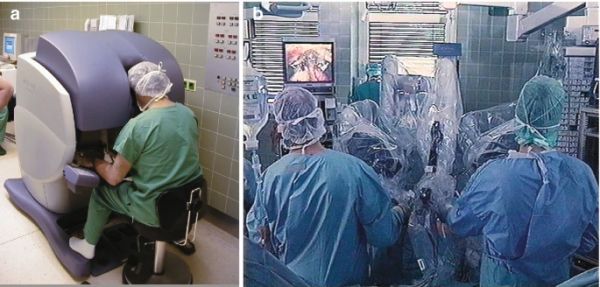

DA VIN0CI 2000：Intuitive 系統的第一個版本，當時沒有雙極技術，但證明了具有 7 個自由度 (Endowrist?) 和三個機械臂 ( b ) 的封閉控制臺 ( a ) 圖 4

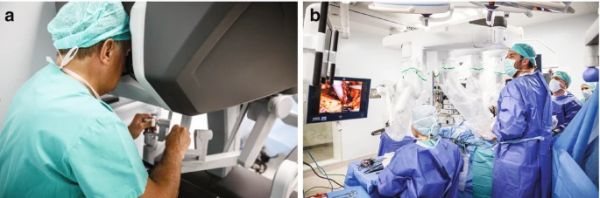

DA VINCI XI：用于跨學科使用的上一代機器人系統的控制臺 ( a ) 采用 3D-HD 視頻技術的在線視圖，所有儀器均為 7 DOF。四臂系統，望遠鏡可以通過每個端口接入。OR-table (Trumpf-Medical) 無需脫離機器人即可移動

上尿路泌尿外科主從系統

機器人主從系統的發展不僅限于腹腔鏡檢查（表1）。還為神經外科、NOTES、介入放射學、心臟病學和內分泌學開發了幾種機器人設備 [ 25 , 26 ]。

Sensei-Magellan-系統

2008 年，Desai 描述了一種使用 Sensei-Magellan 系統（Hansen Medical，Mountain View，USA）的機器人柔性輸尿管鏡檢查，該系統專為心臟病學和血管造影而設計 [ 3 ]。它提供了一個帶有椅子、扶手和操縱桿的開放式控制臺，以控制插入導管的運動。外科醫生控制透視和內窺鏡圖像的兩個屏幕（圖5a）。電子機架包含計算機硬件、電源和視頻分配單元。   圖 5

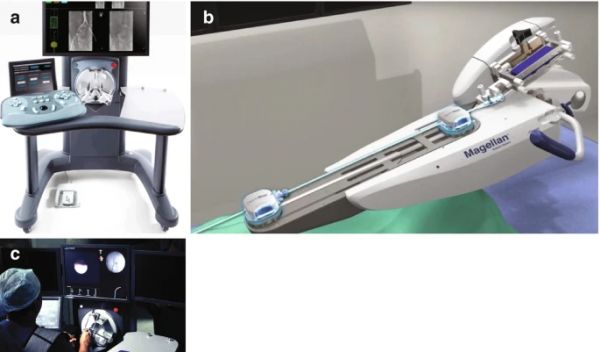

Sensei-Magellan 系統（Hansen Medical，山景城，美國）：（a）設計用于血管造影和經血管心臟病干預的主從系統，（b）安裝在手術臺上的機械臂，（c）帶有 Joy- 的開放式控制臺在機器人柔性輸尿管鏡檢查過程中粘貼模擬內窺鏡和透視圖像。控制臺上的操縱桿控制內護套的偏轉和旋轉 機器人柔性導管系統（操縱器）由外護套（14/12F）和內導管引導件（12/10F）組成（圖 5b ）。對于機器人 FURS，將 7.5F 光纖柔性輸尿管鏡插入并固定在內部導管引導器中。因此，導管系統的遠程操作操縱輸尿管鏡的尖端。外鞘定位在輸尿管盆腔交界處，以穩定收集系統內的內導引裝置的導航（圖 5c ）。在該系統中，輸尿管鏡只能被動操作，這被證明是一個問題（表 3 ）。接連，該項目在前 18 名治療患者后中止 [  4  ]。   表 3 Sensei?、Roboflex? 和 Monarch? 的人體工程學特性比較

Table 3 Comparison of ergonomic features of Sensei?, Roboflex?, and Monarch?

From: Robot-Assisted Upper Tract Surgery

FunctionsSenseiRoboflexMonarchSeatAdjustable saddle-type seat No arm restAdjustable seat with integrated arm rest and foot pedalNo special seat providedImagingConsole with integrated Fluoroscopy and Endoscopic image screens Animation of position of catheter-tip (3D-navigation)Console with integrated Endoscopic image screen Animation of position of ureteroscope in collecting systemNo console only hand-held controller 2 Video-screen swith endoscopic image and fluoroscopyInsertion of ureteroscopeIndirect insertion of inner sheath (scope glued to the sheath)Fine-tunable by left joy-stick with numeric display of horizontal movementIndirect insertion of the single-use scope in the steerable tubeDeflection of ureteroscopeIndirect deflection by the inner sheath based on single joy-stickFine-tunable deflection via wheel for right hand with display of grade and direction of deflectionIndirect deflection via the steerable tube using the joystick of the hand-held controllerRotation of ureteroscopeIndirect rotation by the inner sheath (scope glued to the sheath)Fine-tunable by sophisticated left joy-stickRotation of single-use ureteroscope inside the tubeIrrigationNo irrigation system includedIntegrated irrigation pump activated by touch-screenIntegrated irrigation via the single-use ureteroscopeLaserNo function for laser fibre integratedIntegrated control of laser-fibre by touch-screen Activation by foot-pedalLaser application via the working channel of the single-use ureteroscope with controlled advancementUse of basket/GrasperNo function for basket or grapser integratedActivation of basket by the assistant at bed-sideActivation of basket by assistant at bed-sideMonarch Platform

2018 年 3 月，Monarch Platform 用于機器人支氣管鏡檢查的臨床案例 [ 29 ]。該系統利用常見的內窺鏡檢查程序?qū)⑷嵝詸C(jī)器人插入肺部難以到達的位置（表1和表3）。接受過該系統培訓的醫生在 3D 模型的幫助下使用視頻游戲式控制器在內部導航（圖6a）。與 Sensei-Magellan 系統一樣，該技術基于使用兩個機械臂（一個用于外部，一個用于內窺鏡）對外部管的機器人控制，也用于推進和縮回內窺鏡。然而，Monarch 平臺還使靈活范圍的額外運動能夠到達支氣管系統的小遠端分支（圖6b）。集成了灌溉系統。該設備的另一個主要特點是集成了 CT 成像來指導活檢。該設備經 FDA 批準用于支氣管鏡檢查。2019 年，制造商 Auris 被強生公司收購 [ 30 ]。   圖 6

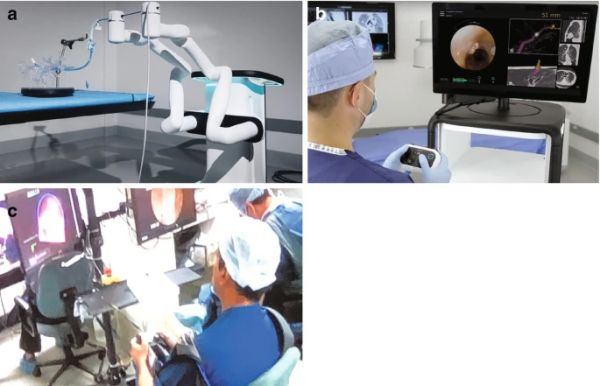

Monarch (Auris Health, Redwood City, CA, United States)：( a ) 用于支氣管鏡檢查的柔性內窺鏡機器人。用于控制內外護套的兩臂系統。用于經皮進入的可選第三臂，（b）機器人的運動由手持鍵盤控制，如電腦游戲，（c）該設備與一次性機器人輸尿管鏡的實驗性使用 同年，Desai 首次展示了 Monarch 系統在機器人輸尿管鏡檢查中的臨床使用視頻，該視頻使用了專為 Monarch 系統設計的一次性輸尿管鏡 [  29  ]（圖 6c ）。

阿維森納 Roboflex

ELMED（土耳其安卡拉）自 2010 年以來一直致力于開發一款專為 FURS 設計的機器人 [ 5 ]。Roboflex Avicenna 不斷開發用于提供所有必要功能的柔性輸尿管鏡檢查 [ 6 ]。該原型包括一個帶有集成平面屏幕的小型控制臺和兩個用于移動內窺鏡的操縱桿（圖7a），由機械臂（機械手）的手柄握住。這一基本設計沒有改變，但在進一步的開發過程中取得了一些重大改進，包括功能屏幕的尺寸和設計，控制內窺鏡旋轉和偏轉的操縱桿設計，內窺鏡偏轉的微調，以及機械手的旋轉范圍（表3）。實際上，Roboflex Avicenna 是唯一一款專門為 FURS/RIRS [ 15 ] 開發的機器人。該設備自 2013 年起獲得 CE 標志，正在等待 FDA 的批準。   圖 7

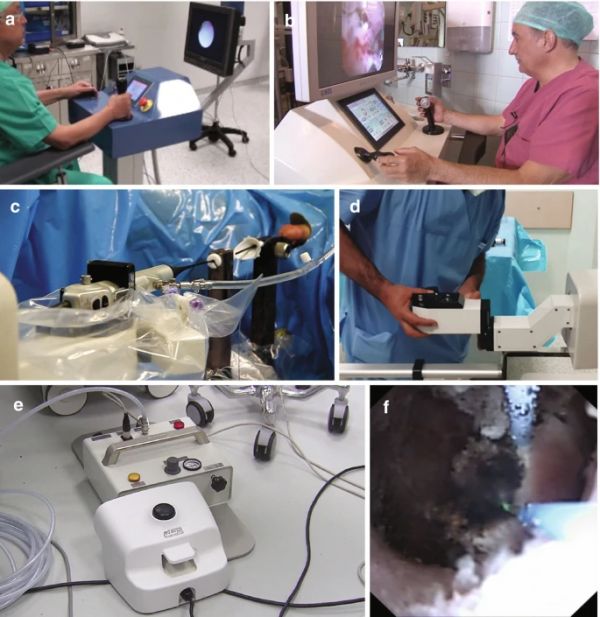

Avicenna Roboflex 系統（ELMED，安卡拉，土耳其）：( a ) 帶有非人體工程學手柄和小屏幕的原型，( b ) 開放式控制臺，帶有用于旋轉和插入/縮回的復雜左手操縱桿和微調右手輪偏轉。用于激光激活、沖洗和運動微調的觸摸屏功能，( c ) 帶有數字柔性輸尿管鏡（Flex XC，Karl Storz，德國圖特林根）手柄的機械臂固定在主板和柔性部分在進入通路鞘之前由一個或兩個穩定器支撐，（d）更換主板（即使用一次性裝置時），（e）用于激活激光腳踏板的氣動裝置，（f ) 機器人輔助銩激光消融上尿路尿路上皮癌（單腎）的內窺鏡圖像。

Avicenna Roboflex 的臨床環境和經驗

裝置設計

該機器人提供了一個開放式控制臺和柔性輸尿管鏡的操縱器。機械手使用自己的機械裝置驅動柔性輸尿管鏡（圖7b）。為此目的，內窺鏡的手持件必須直接連接到特別設計的機械手主板上（圖7c）。微型電機移動手柄的轉向桿，以在多個運動范圍內進行偏轉。機械臂可實現輸尿管鏡的雙邊旋轉、推進和縮回。此外，機器人手臂的高度可以根據患者的體型進行調整。實際上，有五個可更換的母板（圖7d) 可用于三個柔性數字輸尿管鏡（Karl Storz Flex X2；Olympus URF-V2；Wolf Cobra/Viper digital）和兩個一次性設備（LithoVue、Boston Scientific、Pusen、Pusen Medical）。   機械臂的所有功能都在控制臺上控制，提供一個帶有兩個扶手和兩個集成腳踏板的集成可調節座椅，用于激活透視和通過氣動踏板控制器啟用的激光碎石機（圖7e ））。控制臺上的控制面板由觸摸屏功能使用。集成的高清顯示器顯示內窺鏡圖像和有關輸尿管鏡在收集系統中的位置的所有信息。導航柔性內窺鏡的所有主要操作都可以在控制面板上進行微調，例如 150 毫米范圍內的水平移動（= 內窺鏡的插入/縮回）、雙邊旋轉（每側 220°）和偏轉范圍（每側 262°）。為此，左手控制專門開發的操縱桿，而右手使用輪子進行偏轉。內窺鏡導航的所有參數都顯示在控制面板和高清屏幕上。偏轉可以根據歐洲或美國設置進行調整。此外，

手術技巧

在手術過程中，機器人手臂被無菌塑料布覆蓋，該布布與患者麻醉平行完成。我們已經標準化了我們的技術，通常使用帶有親水涂層的 12/14F 通路鞘（35–45–55 cm；Flexor parallel，Cook-Medical，Daniels Way，USA），能夠放置安全導絲（Expert Nitinol 絲 0.35i × 150 厘米，IMP，德國卡爾斯魯厄）平行于鞘管。通路鞘的位置應在 UPJ 下方 1 cm，以使輸尿管鏡具有足夠的靈活性。通過激活每個外科醫生的記憶設置來安排座椅和扶手的位置后，將輸尿管鏡手動插入通路鞘并由一個或兩個穩定器固定（圖7c）。機械手的最終放置取決于結石的一側和患者的體型。然后機械手的制動器被鎖定。   內窺鏡放置在通路鞘的遠端，水平值為 50 mm。短期數字透視用于確定結石和器械的實際定位。內窺鏡到達腎盂后，需要根據腎軸旋轉內窺鏡。然后，對整個收集系統進行系統檢查。當看到結石時，需要將內窺鏡縮回并稍微拉直（<70°），以確保激光纖維的安全插入?？蛇x地，Roboflex? 提供記憶功能，一旦插入激光光纖并在內窺鏡下觀察尖端，就可以將范圍引導到之前的位置。但是，隨著經驗的增加，沒有必要使用此功能。   基本上，可以使用任何鈥-YAG 激光器，但我們強烈推薦一種激光器，它允許在低能級上應用更高頻率，例如 Lumenis Pulse 120（Lumenis，Yokneam，Israel）或 Sphinx Jr.（LISA 激光器產品，德國卡特倫堡）配備足夠的小口徑激光光纖（200-270 μ 光纖；Slimline?、Rigifib?）。激光誘導碎石術的啟動優選地旨在通過激光纖維的尖端在毫米范圍內的曲折狀運動分別“撒粉”石頭（0.5J，15Hz）。較小的纖維尺寸允許范圍充分彎曲，而不會降低石粉分別碎裂的功效（1.2 J，10 Hz）。一旦碎片化進行，   如有必要，可引入無尖端的籃子或其他類似鑷子的設備（即 Ngage?、Cook）以取出碎片。在這里，控制臺的外科醫生與床邊的助手分開是非常有幫助的。一旦碎片被夾住，內窺鏡就會被驅回。在此，內窺鏡尖端沿水平軸的位置的數值演示非常有助于預測碎片何時到達通路鞘的遠端。當碎片被拉入鞘管時，助手將輸尿管鏡與遠端穩定器斷開并取出結石。治療的終點表示基于內窺鏡檢查的無結石狀態，分別剩余的石屑或小于 2 毫米的碎片。然后，在內窺鏡檢查下取出通路鞘并放置雙 J 型支架。我們通常會用一根繩子將支架固定在 Foley 導管上，以便在第二天早上取出。   我們也有低風險上尿路上皮癌腔內銩激光消融的初步經驗（圖7f）。這可以主要通過經輸尿管途徑或使用經皮通路來實現。

臨床研究

該設備的臨床引入是根據外科創新階段的 IDEAL 系統（想法、開發、評估、評估、長期研究）完成的 [ 6 ]。在安卡拉對原型進行的首次研究能夠證明該設備的安全性 [ 5 ]。下一步代表了一項有監督的多中心研究，其中七名經驗豐富的外科醫生在一項觀察性研究中治療了 81 名腎結石患者（平均年齡 42 歲，范圍 6-68）（平均體積 1296 +/- 544，范圍 432-3100 mm 3 ） （理想階段 2）由泌尿科醫師 (RS) 監督，參與該設備的開發和臨床引入。在這項研究中，Roboflex? 對人體工程學的積極影響可以通過使用經過驗證的問卷來驗證 [ 6 ]。   在兩個歐洲中心（安卡拉、海爾布?。┑亩嘀行?II 期研究中評估了該設備在現實生活場景中的功效，該研究收集了 266 名患者的數據（表4）。我們可以再次證明系統的安全性和有效性，但當然將我們的結果與機器人的初始研究對接時間進行比較更長（4 對 1 分鐘），而可視化石頭的時間相似（4 對 3.7 分鐘） ）。根據較大的結石體積（1620 對 1300 mm 3），控制臺時間更長（96 對 53 分鐘）。此外，我們能夠證明我們可以安全和成功地應用靈活 URS 的所有現代技術和協議，例如激光除塵、使用爆米花/按摩浴缸效應以及提取更大的碎片 [ 15]。在這種情況下，Avicenna Roboflex? 被證明是穩健的，只有兩個需要轉換為經典 FURS 的技術故障案例?？梢燥@著減少外科醫生的輻射暴露?？傊覀兡軌蜉p松地將設備集成到我們的日常生活中，現在由五位外科醫生完成了 500 多個成功案例。   表 4 機器人輸尿管軟鏡臨床研究比較

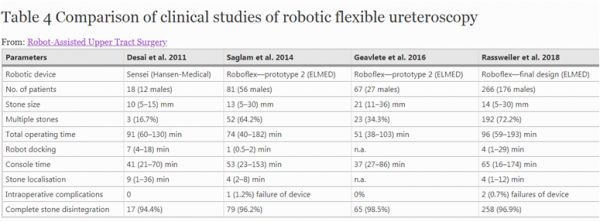

最近，Geavlete 等人。[ 32 ] 對 132 名患者進行了比較機器人輔助與經典 FURS 的第 3 階段研究。治療時間（51 對 50 分鐘）和碎裂時間（37 對 39 分鐘）相似，但無結石率（92.4% 對 89.4%）有利于機器人方法（表4）。

討論

上尿路內窺鏡手術的機器人輔助

在過去的 30 年中，機器人輔助手術在泌尿外科腹腔鏡手術中獲得了既定且不可逆轉的作用 [ 25 ]。機器人主從系統的使用不僅限于腹腔鏡手術。有來自胃腸病學、心臟病學、介入放射學、神經外科和泌尿外科的例子（[ 26、27、28 ]，表1 ）。   在泌尿外科的第一個臨床應用中，嘗試修改為心血管介入而設計的 Sensei-Magellan 系統（美國漢森），以執行機器人輔助的柔性輸尿管腎鏡檢查 [ 3 , 4 ]。在該系統中，外科醫生坐在開放式控制臺前，通過操縱桿操縱通常用于經血管心內介入的可轉向軟管（圖2a ））。遠程操縱系統（Omega X，F(xiàn)orce Dimension，Nyon，Switzerland）操縱設備的外護套和內護套。要操作柔性輸尿管鏡，必須將器械尖端粘在內部導板上。這意味著輸尿管鏡只能被動操作，不使用其自身的偏轉機制。這樣的系統對于經血管機器人心房顫動消融或任何基于導管的血管造影程序可能非常有用，但事實證明它對于 FURS 是不夠的。   新的 Monarch? 系統（Auris，美國）最近得到了大力推動。它是為支氣管鏡檢查而開發的，但該公司在不久的將來也看到了其他柔性內窺鏡（即 FURS/RIRS）的應用 [ 31]。有趣的是，該設備似乎基于 Sensei-Magellan? 等一些原理工作，而無需使用支氣管鏡的機制。唯一的區別是外科醫生不使用操縱桿，而是通過類似于電腦游戲的手持鍵盤來控制設備。這兩個臂有一個集成的電纜驅動系統，帶有類似于達芬奇裝置的小輪子，這使得內護套或外護套的尖端能夠靈活移動。臂的逼近導致內護套的推進。沒有集成特定功能（即激光纖維的移動和激活）。因此，制造商開發了一種特殊的一次性輸尿管鏡，用于機器人輔助輸尿管軟鏡檢查（表4）。

機器人 FURS 的重要功能

Avicenna Roboflex 專為 FURS/RIRS 開發。對于機器人輔助的柔性輸尿管鏡檢查，特定的技術特征非常重要，例如數字內窺鏡的尖端視頻技術、內窺鏡的簡單操作以及激光和透視的激活。Roboflex 通過對手持件運動的數字控制來使用內窺鏡的機械功能。這樣的系統需要是通用的?？筛鼡Q的主板可以使用不同類型的數字輸尿管鏡，包括一次性設備（圖3b）。也可以使用任何鈥-YAG-激光碎石機，并且激光控制裝置采用任何激光光纖。這一概念的主要優勢在于可以立即實施柔性輸尿管鏡的所有新發展，包括視頻技術、力學或工作通道。特別是輸尿管鏡導航的兩個操縱桿在開發階段得到了顯著改進。任何必要的運動（插入、縮回、旋轉、偏轉）都可以根據臨床情況進行微調。旋轉范圍（每個方向 210° = 420°）超出了經典 FURS 期間的人工手動能力（最大 120°）。在機器人輔助偏轉過程中，使用輪子移動 10° 會導致尖端偏轉 3°，而手動使用同一內窺鏡的拇指會導致 60° 偏轉。

機器人 FURS 的學習曲線

引入手術機器人主要是為了改善微創手術的人機工程學。這可以縮短程序的學習曲線，但也可以提高程序的質量和結果。三分之一的泌尿科醫生報告了經典 FURS [ 12 , 13 ] 期間的手手腕和其他人體工程學問題，最近發布的比較經典與機器人輔助 FURS [ 6 ] 的驗證問卷反映了這一點。Avicenna Roboflex? 提供了一個合適的平臺，顯著改善了人體工程學（表4）。   僅在培訓模型中進行簡短介紹后，與已發表的經典 FURS 系列相比，所有七位外科醫生都能夠在合理的時間范圍內安全地執行機器人輔助 FURS [ 33 , 34]。同樣在涉及更多外科醫生的第二項研究中，學習曲線很短（最多五個案例）。當然，與腹腔鏡根治性前列腺切除術相比，逆行腎內手術不太復雜，特別是在小結石的情況下，可以使用鎳鈦合金籃取出。另一方面，該設備的引入為外科醫生提供了一個安全且不疲憊的環境。基于此，我們能夠?qū)?FURS/RIRS 的適應癥擴大到較大的腎內結石，從而減少體外沖擊波碎石術和經皮腎鏡取石術 [ 15 ]。這也意味著患者和外科醫生的輻射暴露量顯著減少 。

對內窺鏡壽命的影響

     次優的人體工程學可能是 FURS 性能不完善的原因之一，主要是在復雜的情況下，導致需要第二次治療和內窺鏡的頻繁維修。凱里等人報告稱，在新的柔性輸尿管鏡初次修復之前，一個三級中心使用了 40-48 次，損壞率為 8.1%。維修的主要原因是錯誤的激光發射 (36%) 和過大的扭矩 (28%)。從理論上講，Roboflex? 中包含的功能，例如使用記憶功能僅將激光光纖插入示波器的直線位置、激光光纖的步進電動推進和力控制（最大 1 N/mm 2) 范圍的偏轉應該有助于延長輸尿管鏡的使用壽命。然而，該設備在實際場景中的使用表明了內窺鏡破損的各種因素，例如在消毒和清潔儀器過程中處理不當或芯片技術故障。并非所有這些都可以通過使用機器人來避免。此外，衛生安全標準變得更加嚴格。不再允許使用 Cidex 滅菌。因此，工作通道的最小泄漏可能需要對示波器進行完整的維修更換。另一方面，Roboflex? 被證明在臨床路徑中非常穩健，在 500 多個病例后只需更換一次主板。

設備的局限性：成本討論

    顯然，一直有人批評將機器人用于 FURS。這涉及不必要的成本、機器人炒作和設備的最終功效問題 。很明顯，機器人的主要優勢是促進結石的分解和提取，而在經典的 FURS 期間，大多數人機工程學限制都存在（表2）。因此，毫不奇怪，最近一項使用簡單模型進行內窺鏡導航的體外研究可以證明兩種技術之間沒有顯著差異 [ 39]。該設備的一個可能限制可能是缺乏觸覺反饋。與我們使用達芬奇機器人的經驗類似，在機器人 FURS 的性能過程中，缺乏觸覺反饋并不是問題，這主要基于所用數字內窺鏡的卓越圖像質量。然而，與經典的 FURS 類似，必須遵循某些準則：（1）我們建議將導絲平行于鞘管放置，（2）輸尿管鏡在進入收集系統時不應預裝激光纖維， (3) 通路鞘應放置在 UPJ 下方 1 cm 處。外科醫生可以隨時在屏幕或控制臺上觀察內窺鏡偏轉的方向和角度。這必須與內窺鏡圖像一致，以最大限度地減少對粘膜和/或器械造成損害的風險。   與所有手術機器人一樣，也有關于成本的討論。機器人系統可能的財務收入包括內窺鏡的更長耐用性、更短的操作時間、更少的二次程序。實際上，像達芬奇系統這樣的患者并沒有對根治性前列腺切除術的需求。應考慮外科醫生的人體工程學優勢和減少的輻射暴露，但與其他機器人系統類似，沒有經濟利益。另一方面，與達芬奇不同的是，Avicenna Roboflex 代表了一次投資，而不會導致進一步的成本（即儀器成本）。與 PCNL 相關的 FURS/RIRS 的充分報銷也可能有助于設備的分發。未來的研究必須更多地關注這些問題。

結論

盡管應用越來越多，但 FURS 可能代表一種具有挑戰性的技術，尤其是在復雜的情況下。已經開發和測試了機器人系統。Avicenna Roboflex? 為機器人 FURS 提供了一個合適、安全且堅固的平臺，顯著改善了人體工程學。然而，未來的研究對于評估機器人在上尿道內窺鏡手術中的最終作用是必要的。
