美國GE測厚儀DM5E系列

DM5E系列產品介紹：DM5E 系列是GE傳感與檢測科技推出的最新一代便攜式腐蝕監測超聲波測厚儀。它大大改進了先前腐蝕測厚儀的性能，在正常溫度以及高溫時擁有更佳的厚度測量穩定性和可重復性。它可在最惡劣的工作環境下運行，進行油氣以及石化和發電行業的管道、壓力容器及儲罐的壁厚測量。

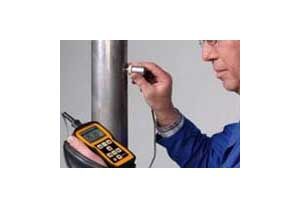

美國GE測厚儀DM5E系列

DM5E超聲波測厚儀系列包括三種型號，分別為：

基本型-DM5E Basic
DM5E Basic 外殼堅固，它采用人機工程學設計，包括連續工作 60小時的AA蓄電池在內，重量僅為223g，操作由一只手通過用戶友好型界面完成。采用密封、水密且防塵的薄膜式鍵盤，配有最少的功能鍵和方向鍵。通過菜單導航讓操作簡單而直觀。基本機型包括最小/最大值捕獲、B 掃描、報警以及差值厚度測量模式等多種功能。
標準型-DM5E
DM5E超聲波測厚儀包含了DM5E Basic 的所有功能，同時提供Dual-Multi模式 --即測量穿過涂層的操作模式，在被測物表面有油漆時，無需去除油漆而測量材料的凈厚度。該工作模式已運用于DM4系列的測厚儀，在通過涂層測量金屬厚度方面作用突出。無需去除測量點處的涂層，節省了時間和成本。
存儲型-DM5E DL
DM5E DL與DM5E相似，只是增加了支持網格數據文件格式的內置數據記錄儀。數據記錄儀可容納多達 50,000 個記錄。文件可以通過 Mini USB 通信端口傳輸?shù)絺€人計算機上。也可以通過宏指令將文件直接導成 Microsoft Excel 格式。文件名和注釋的所有字母數字數據直接通過鍵盤輸入。

技術參數

測量范圍

顯示分辨率
聲速
測量刷新速率
顯示類型
厚度值顯示

最后讀數顯示
報警設置

存儲
接口
電源

溫度
尺寸
重量

0.6～508mm(鐵)，取決于探頭和被測物材質
采用Dual-Multi涂層穿透模式時，2.00～127.00mm(涂層厚度范圍0.3mm～2.5mm)
默認設置為0.01mm ，可選擇0.01和0.1mm
508～18699m/s
可選擇4Hz 或8Hz，24Hz 掃描模式捕捉率
高分辨率圖形 LCD，64x128 像素，53.0mmx27.0mm，背光和可調對比度
正常視圖模式：5 位，10.6mm高
B掃描視圖模式：5 位，2.55mm 高
實心或空心數字表示連接或未連接狀態
最小值和最大值報警，范圍為0.25 mm～508 mm
啟用和關閉報警時，讀數在實心和空心之間變化
50,000 個讀數(只適用于DM5EDL測厚儀)
Mini-USB 接口(只適用于DM5EDL測厚儀)
兩節5號電池，無背光時可使用60小時
連續不工作 5、10、15、30 分鐘后自動關閉或始終開啟狀態之間選擇
工作溫度：-10～50℃，存儲溫度：-20～60℃
138x75x32mm
223g

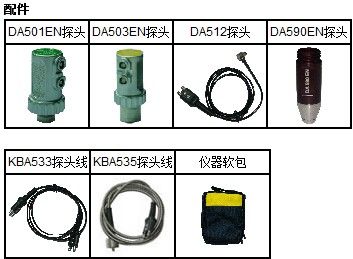

常用探頭

名稱標準探頭超厚探頭超薄小管徑探頭高溫探頭型號DA501DA503DA512DA590界面回波測量范圍1.0～200mm5.0～300mm0.6～60mm20℃時1.0～125mm204℃時1.3～25.4mm回波回波測量范圍3.0～100mm10～150mm3.0～25mm
頻率5MHz2MHz7.5MHz5MHz探頭接觸直徑12mm16.1mm7.5mm12.7mm連續測量工作溫度-10～70℃-10～70℃-20～70℃-20～204℃*5秒鐘內接觸最高可達590℃

注：1. 所示溫度為廠家理想狀態試驗所得，實際溫度會低于此溫度。注意高溫耦合劑的正確使用方法。測試高溫表面時需用高溫耦合劑。

DM5E系列測厚儀可兼容DM4系列的一些探頭，包括：DA301、DA303、DA312、FH2E、DM401

2. 測試高溫表面時需用高溫耦合劑
