在工業檢測領域，有一種工具能夠延伸人眼的視線，繞過障礙，深入機器內部那些原本無法直接觀察的空間，這種工具就是工業內窺鏡。它如同給工程師和檢測人員配備了一雙可以靈活轉彎的“眼睛”，在不拆卸設備的前提下，實現對內部結構的直觀檢查。其中，360度工業內窺鏡因其獨特的全景觀察能力，在復雜檢測任務中發揮著重要作用。

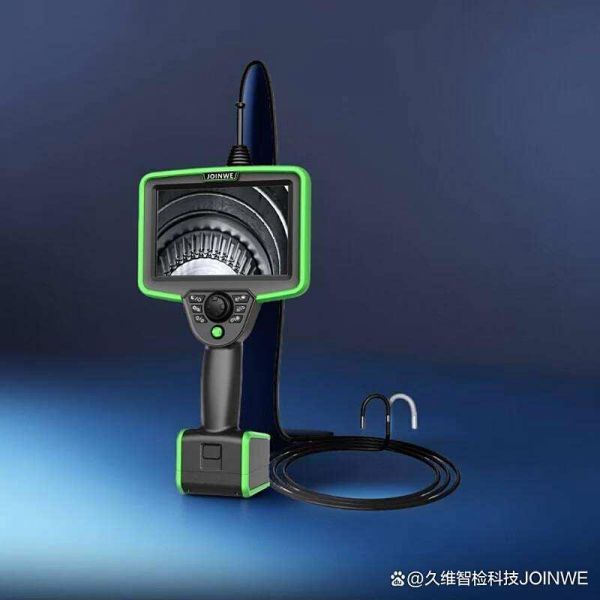

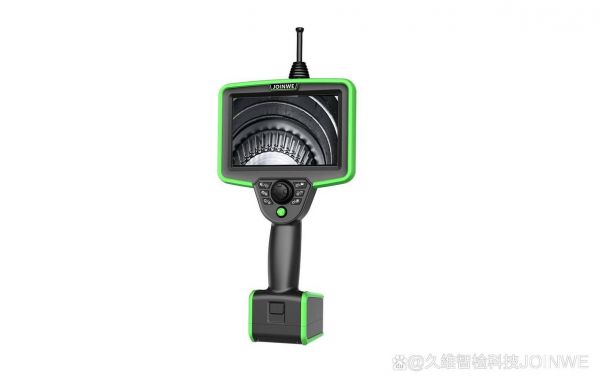

一、什么是360度工業內窺鏡？

簡單來說，工業內窺鏡是一種集光學、精密機械和電子技術于一體的無損檢測設備。它通常由幾個核心部分組成：前端裝有攝像頭或光學鏡頭的探頭、柔軟且可定向操控的插入管、為主機和照明提供支持的線纜，以及后端的圖像顯示與控制單元。

而“360度”這個特性，主要指的是其探頭的導向能力。與傳統內窺鏡只能向前觀察或進行有限角度的偏轉不同，360度工業內窺鏡的探頭通?？梢詫?shí)現綜合性、無死角的彎曲。這意味著操作人員可以通過手持控制器，精確地讓探頭前端向上、向下、向左、向右任意偏轉，甚至進行組合運動，從而輕松地對管道內壁、復雜腔體的各個側面進行優秀的視覺檢查。這種設計極大地提升了檢測的靈活性和覆蓋范圍。

二、360度導向功能是如何實現的？

這背后是一項精密的工程技術。實現360度導向的核心在于探頭的機械結構。在細小的插入管內部，通常內置有多組纖細而堅韌的鋼絲，我們稱之為導向牽引絲。這些鋼絲的一端固定在探頭前端附近，另一端則連接到操作手柄或控制單元內部的微型機械裝置上。

當操作人員搖動控制桿或旋鈕時，這些機械裝置會精確地拉動或釋放相應的鋼絲。例如，當向上拉動一組鋼絲時，探頭前端就會向上彎曲；同時放松或反向拉動其他鋼絲，則可以實現不同方向的偏轉。通過精密的機械設計和電控系統，實現了對探頭姿態的靈活、穩定控制，使得攝像頭能夠“環顧四周”。

三、除了導向，它還具備哪些關鍵特性？

360度導向是核心優勢，但一個完整的工業內窺鏡系統還依賴其他技術的協同工作。

1.成像質量：這是獲取清晰檢測畫面的基礎。目前主流的工業內窺鏡采用CCD或CMOS圖像傳感器，提供高分辨率的數字圖像。高亮度的LED光源被集成在探頭前端，為黑暗的檢測環境提供均勻照明。一些型號還具備光學變焦或數字變焦功能，可以拉近觀察細節。

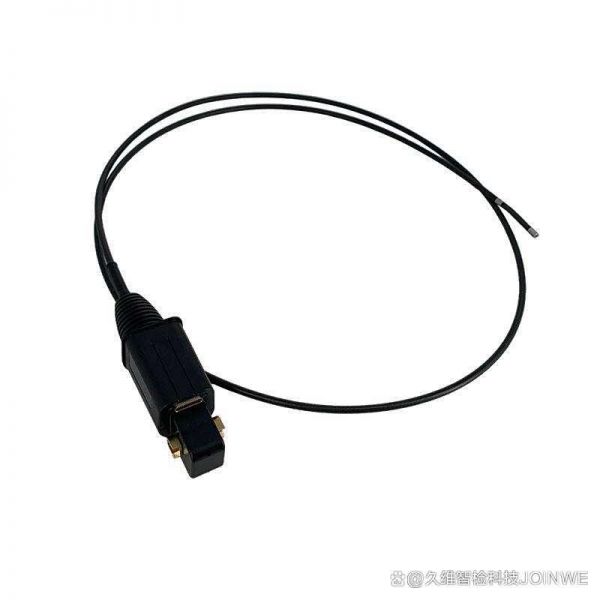

2.插入管性能：插入管需要具備良好的柔韌性以通過彎曲的路徑，同時又要有足夠的剛性以便被推入較長的管道。許多插入管外部包覆有耐磨、防油、防腐蝕的材料，以適應復雜的工業環境。其直徑從幾毫米到十幾毫米不等，以適應不同口徑的檢查需求。

3.測量與記錄功能：現代工業內窺鏡不僅僅是“看”，還能進行定量分析。許多設備具備測量功能，例如相位掃描三維測量（立體測量）或陰影測量，可以對觀察到的缺陷（如裂紋長度、腐蝕坑深度）進行精確尺寸測量。拍照、錄像功能是標準配置，便于記錄檢測過程、保存證據并生成報告。

四、它主要應用于哪些行業？

360度工業內窺鏡的應用范圍非常廣泛，幾乎涵蓋了所有需要對封閉空間內部進行可視化檢查的工業領域。

1.航空航天：這是工業內窺鏡最早也是要求出眾的應用領域之一。用于檢查飛機發動機的渦輪葉片、燃燒室、壓氣機等關鍵部件的內部狀況，檢查是否有裂紋、磨損、異物或積碳等，對于保障飛行安全至關重要。

2.汽車制造與維修：用于檢查發動機缸體、變速箱、油路管道等復雜部件的內部加工質量、裝配情況或故障原因，無需對發動機進行完全解體，節省了大量時間和成本。

3.電力行業：在發電廠，用于檢查渦輪機、鍋爐管道、冷凝器等設備的內部腐蝕、堵塞或裂紋情況。特別是在水電站，可用于檢查壓力鋼管、閥門等水下設施。

4.石油化工：用于檢查煉油裝置、反應塔、管道系統的內部狀況，評估內壁腐蝕、焊縫質量或是否有異物堵塞，對于預防安全事故、保障連續生產有重要意義。

5.精密機械與鑄造：用于檢查復雜模具內部、機械零部件（如液壓閥塊內部交叉孔）的毛刺清除情況、加工質量，以及鑄件內部的砂眼、縮孔等缺陷。

6.建筑工程：可用于檢查管道鋪設質量、墻體內部狀況，或一些難以直接觀察的結構部位。

五、在使用中會遇到哪些常見問題？如何應對？

在實際操作中，用戶可能會遇到一些挑戰。

*問題一：探頭在復雜管道中卡住或難以推進怎么辦？

*解答：這通常與插入管的剛?cè)峥刂朴嘘P(guān)。一些高端的工業內窺鏡具備“導向鎖定”功能，當探頭到達預定位置后，可以鎖定其姿態，便于穩定觀察。選擇表面光滑、耐磨性好的插入管，以及操作時保持平穩、緩慢的推進速度，都有助于避免卡滯。對于特別復雜的路徑，可能需要結合管道路線圖，分段逐步推進。

*問題二：檢測環境光線極暗或有強反射干擾成像怎么辦？

*解答：這考驗的是內窺鏡的照明和圖像處理能力。高質量的LED光源能提供足夠亮度。對于反光強烈的表面（如金屬內壁），可以調整探頭角度，避免光線直射反光點，或者使用內窺鏡的偏振光功能來抑制反光。一些設備還具備寬動態范圍（WDR）或自動曝光功能，以適應明暗對比強烈的場景。

*問題三：如何確保測量結果的準確性？

*解答：測量精度取決于多種因素。需要按照操作手冊進行嚴格的校準。測量時探頭需盡量垂直于被測物表面，并保持穩定。不同的測量方法（如立體測量）適用于不同的場景和精度要求，操作者需要根據實際情況選擇合適的方法并理解其適用范圍。定期對設備進行校驗也是保證測量準確性的重要環節。

六、選擇時需要考慮哪些因素？

選擇一臺合適的360度工業內窺鏡，需要綜合評估實際需求。

1.檢測需求：明確主要檢查的對象是什么？需要觀察的缺陷尺寸多大？管道的最小直徑和創新長度是多少？環境是否有特殊性（如高溫、高壓、易燃易爆）？

2.探頭直徑與工作長度：根據待檢測通道的尺寸選擇合適直徑的探頭，并確保插入管長度足以到達待檢區域。

3.成像清晰度：根據缺陷識別的要求，選擇合適的分辨率和傳感器類型。高分辨率有助于發現微小的瑕疵。

4.導向范圍與精度：確認360度導向功能是否符合需求，并關注其導向的靈活性和響應速度。

5.測量功能：是否需要測量？需要哪種測量方法和精度等級？

6.便攜性與耐用性：考慮是用于固定場所還是需要頻繁外出作業。設備的重量、電池續航能力以及外殼的堅固程度都很重要。

7.預算：工業內窺鏡的價格范圍很廣，從幾萬rmb到數十萬rmb不等，需要根據功能和預算做出平衡。

總而言之，360度工業內窺鏡作為一種高效的無損檢測工具，通過其靈活的觀察能力，為工業設備的維護、故障診斷和質量控制提供了不可或缺的支持。理解其工作原理、技術特點和應用場景，有助于在不同領域更有效地發揮其價值，為工業安全與效率保駕護航。
